Изготовление жгутов проводов

Техническая оснащённость Контрактного Производства нашей компании позволяет проводить такой вид работ, как изготовление мелких и средних партий нестандартных жгутов проводов с повышенными требованиями по надежности и качеству (промышленная электроника, автомобильная техника, машиностроение и т.п.)

Наши специалисты освоили современную перспективную технологию оплетения жгутов проводов,
для этого мы применяем в производстве установку оплетения и экранирования жгутов Cobra 450/1000.

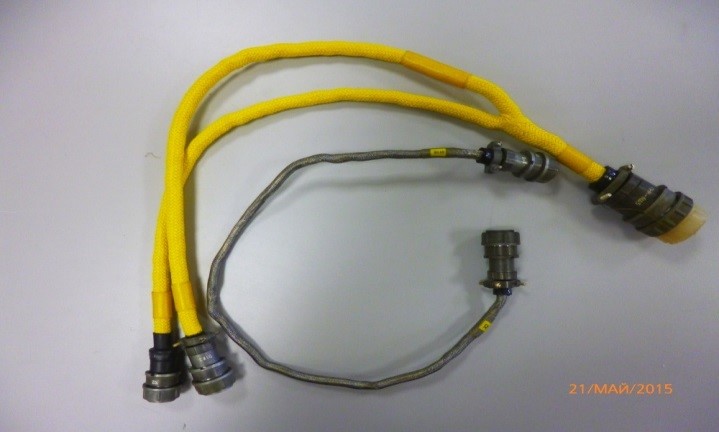

Данная технология призвана заменить устаревший технологический процесс экранирования жгутов проводов готовой «плетенкой», и сменить защиту от механических воздействий, с различных термоусадочных и ПВХ трубок, на новые полиэфирные мононити.

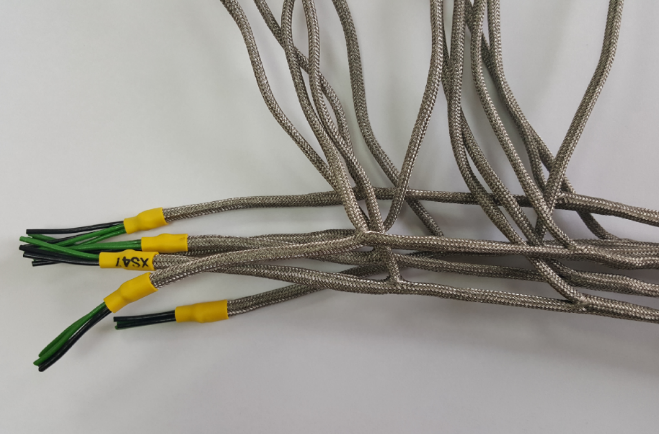

Так же можем предложить оплетение жгутов медной проволокой различных сечений и с различным финишным покрытием (олово, серебро, никель) в зависимости от выполняемой задачи будущего изделия. Кроме того, использование проволоки из нержавеющей стали позволяет не только экранировать жгут проводов, но и обеспечить высокую механическую прочность жгута при изгибах, ударах и других деформациях.

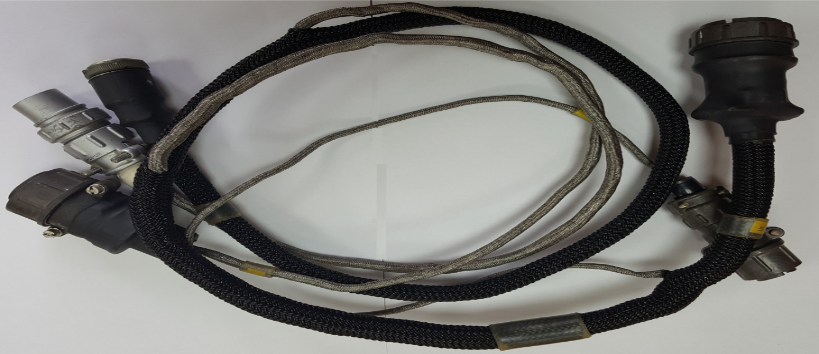

Дополнительная поверх экранирующей оплетки оплетка полиэфирной нитью, дает возможность использовать жгут проводов при температурах до 120°С.





При необходимости проводится дополнительная герметизация разъемов специальными компаундами.

Для максимальной автоматизации и ускорения техпроцесса изготовления жгутов, в нашем распоряжении имеются различные настольные машины мерной резки и зачистки проводов (Komax Kappa 330 и Cosmic 927R), полуавтоматический пресс по опрессовке клемм и контактов Metal TT.







Технологические возможности и ограничения при производстве жгутов

Типы проводов

многожильная скрученная и одножильная медь, одиночные провода

       Типы изоляции

поливинилхлорид, связанный полиэтилен, тефлон (TFE), Tefzel (ETFE), Kynar (PVDF), силиконовая резина, стекловолокно, Нейлон, Майлар, Vulkene, неопрен, Hypalon, прочая намотанная или выдавленная изоляция

        Мин. сечение

0,1 мм

Макс. сечение

10 мм

Мин. длина провода

должно оставаться не менее 10 мм изоляции

Макс. длина провода

999.5 метра

Мин. длина зачистки

3 мм (стандартная величина);

Макс. длина зачистки

полная зачистка: 9 мм на многожильном проводе, 40 мм на одножильном проводе

Полузачистка

41 мм или любая комбинация суммарно 82 мм, на многожильном или одножильном проводе

Размер партии

неограничен

Макс. производительность*

1000 проводов в час

*Производительность зависит от типа провода, изоляции, длины провода, длины зачистки, сечения провода.

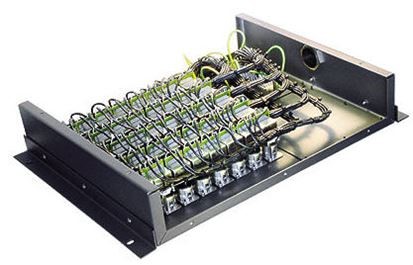

При размещении у нас заказов с полным циклом производства и выпуском готового продукта, для наиболее компактного расположения жгутов внутри корпуса, с последующей надёжной работой всего устройства, мы готовы разработать оптимальный конструктив жгутов вашего изделия, при этом соблюдая все необходимые размеры, электрические связи и технические параметры внутренних сигналов.





Помимо различных типов жгутов проводов, у нас Вы можете заказать изготовление всевозможных информационных кабелей для своего оборудования. Мы готовы обеспечить поставку любой необходимой комплектации для производства ваших кабельных изделий. Для размещения заказа отправьте сборочный чертеж и спецификацию с указанием количества и необходимых сроков поставки жгутов проводов, кабелей через форму обратной связи: http://www.komponenta.ru/about/feedback/
