Интеллектуальные дисплейные модули с интерфейсом обмена CAN.
В феврале этого года Raystar представила на рынок новый 3,9” дюймовый Smart TFT-дисплей RL0F00039000QGAAASA00.
Дисплеи серии CAN-TFT предназначены для отображения информации на своём экране и возврата данных о событиях управляющего касания с графическими объектами изображения согласно используемого протокола обмена CANOpen.
CAN-интерфейс обладает множеством преимуществ, включая передачу данных на большие расстояния (до 40 метров), высокую невосприимчивость к электрическим помехам, хорошую стабильность.
CAN BUS - это наиболее распространенный физический уровень передачи данных, максимальная скорость в котором может достигать 1 Мбит/с (High-Speed CAN).
Данный дисплей изготовлен как комбинированное устройство, состоящее из стандартного TFT-дисплея RFS390Q-EIW-DBG, установленного на 4-слойной печатной плате котроллера управления с заранее прописанным во встроенную флэш-память микропрограммным обеспечением под конкретное применение.
Smart-модулем поддерживается работа напрямую с компьютером, используемого в качестве HOST-платформы. К каждой HOST-платформе доступно одновременное подключение до 30-ти подобных интеллектуальных дисплеев.
Дисплейный модуль RL0F00039000QGAAASA00 серии CAN-TFT является простым в использовании изделием, которое поможет вам в кратчайшие сроки разработать свои проекты наименее трудозатратным способом.
Ниже приведены основные рабочие характеристики Smart-дисплея:
Напряжение питания +5 Вольт (DC), низкое потребление мощности от USB-источника.
Самотестирование после функциональной загрузки.
Интерфейс связи CAN-bus.
Поддержка протокола обмена CANopen. Скорость передачи данных 250 КБ/с (по умолчанию)
Встроенная FLASH-память для хранения словаря шрифтов и объектов изображения.
Поддерживается проецируемый емкостный сенсорный экран (PCAP).
Поддержка двусторонней связи между смарт дисплеем и вашими хостами.
Встроенный зуммер, управляемый головным устройством.
Демонстрационный HOST-набор адаптирован под различные ИТ-платформы, такие как персональный компьютер (с CAN USB-портом), MCU, Raspberry Pi (с PiCAN2).
Ниже варианты демонстрационных сценариев применения.

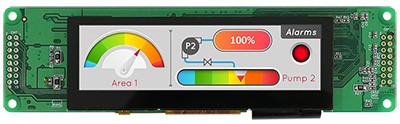

Промышленное применение, модель RL0F00039000QGAAASB00

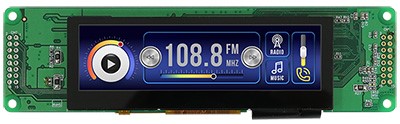

Транспортное применение, модель RL0F00039000QGAAASC00

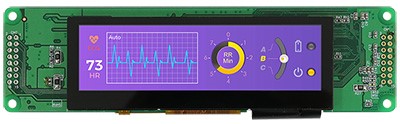

Медицинское применение, модель RL0F00039000QGAAASD00
Краткие технические характеристики:
- Operating voltage: 5 Vdc
- Communication Interface: CAN bus differential ± 3.3 Vpp
- LCD display size: 3.9 inch
- Dot Matrix: 480 × 128 × RGB (TFT) dot
- Module dimension: 105.5(W) × 37.0(H) × 5.13 mm
- Active area: 95.04 × 25.34 mm
- Dot pitch: 0.066(W) × 0.198(H) mm
- LCD type: TFT, Normally White, Transmissive
- View Direction: 6 o'clock
- Aspect Ratio: Bar Type
- Touch Panel: With PCAP
- Surface: Glare
Данные габаритных размеров:
LCD panel:105.5(W) × 37.0(H) × 5.13 mm
PCB:157(W) × 42(H) × 1.6 mm
По всем вопросам, связанным с приобретением, обращайтесь к менеджерам компании АО «Компонента» по телефону: +7 (495) 150-2-150 или по e-mail: info@komponenta.ru |
