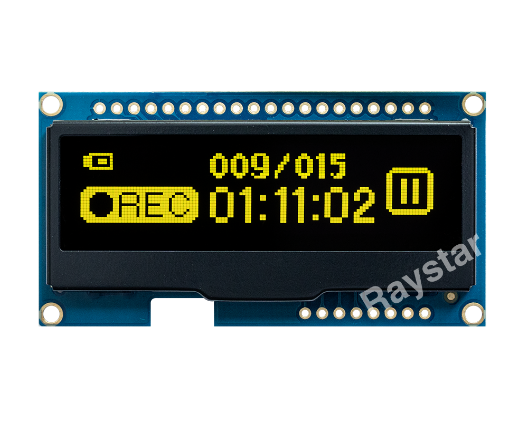

REP012832N представляет собой графический COG OLED-модуль, с разрешением изображения 128x32 пикселя.
Диагональ активной области экрана составляет 2.23” дюйма, при общем размере самого модуля – 66.5x35.0 мм. Модуль оснащен встроенным микроконтроллером SH1106 и поддерживает интерфейсы управления 6800, 8080, 4-проводный SPI и I2C. На плате также установлена микросхема регулятора напряжений, для использования которой потребителям требуется только указать номинал входного напряжения. Для облегчения монтажа модуля, на печатной плате добавлено четыре посадочных отверстия под винтовое крепление, что значительно повышает удобство для клиентов при его подключении к своим изделиям.

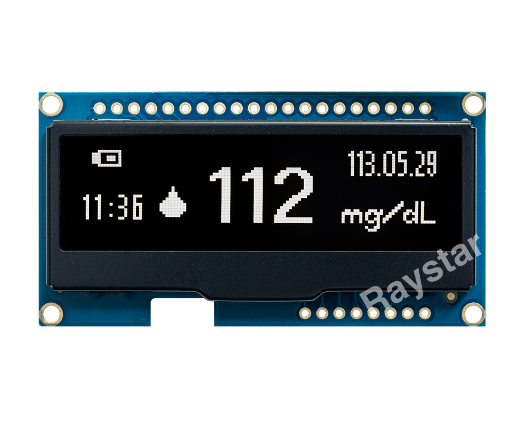

Допустимое напряжение питания логики (VDD) от 2,9 до 3,5 В, при номинальном значении 3,3 Вольта. Дисплей работоспособен в диапазоне температур от -40℃ до +80℃, а температура хранения - от -40℃ до +85℃. Данный OLED-модуль обладает высоким коэффициентом контрастности 10 000:1. Для заказа доступны модели дисплеев этой серии REP012832N с цветом излучения - белый или желтый.
Основные характеристики серии: REP012832N
- Structure: COG
- Diagonal Size: 2.23-inch
- Resolution: 128 × 32 dots
- Module Dimension: 66.5 × 35.0 × 9.0 mm
- Active Area: 55.016 × 13.096 mm
- Interface: 6800, 8080, SPI, I2C
- IC: SH1106
- Duty: 1/32
- Display Color: White, Yellow
- Operating Temperature: -40~+80°C
- Storage Temperature: -40~+85⁰C
|
