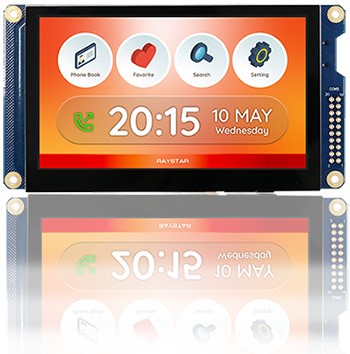

4.3” IPS TFT-дисплей


RFE430W-EYW-DSG — это новый ЖК TFT-дисплей с панелью IPS, платой контроллера и емкостным сенсорным экраном (PCAP).

Применяемая технология IPS позволяет пользователю наблюдать изображение на экране под более широкими углами (80/80/80/80 градусов). Яркость дисплея составляет 400 кд/м2 при контрастности 800:1 (типовое значение). В данный 4,3-дюймовый TFT-дисплейный модуль встроена микросхема (IC) контроллера BT815, работающая по управляющему интерфейсу SPI/QSPI.

Для управления емкостным сенсорным экраном (PCAP) в модуле используется микросхема ILI2130, с интерфейсом обмена I2C. Сенсорный экран поддерживает 5-точечное касание. Модуль работоспособен при температуре от -20 до +70℃, температура хранения от -30 до +80℃.

4,3



Основные характеристики:
  • Size: 4.3 inch
  • Dot Matrix: 480 x RGBx272(TFT) dots
  • Module dimension: 123.5 (W) x 67.2 (H) x 14.73(D)(MAX) mm
  • Active area: 95.04 x 53.856 mm
  • Pixel pitch: 0.198(H) x 0.198(V) mm
  • LCD type: TFT, Normally Black, Transmissive
  • Viewing Angle: 80/80/80/80
  • Aspect Ratio: 16:9
  • Backlight Type: LED, Normally White
  • TFT Controller IC: BT815
  • TFT Interface: SPI/QSPI
  • PCAP FW Version: 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43
  • PCAP IC: ILI2130 or equivalent
  • PCAP Interface: I2C
  • PCAP Resolution: 16384*16384
  • Touch Panel: PCAP
  • Surface: Glare


К заказу доступны различные модели серии REF43VW:

Модель No. Тип сенсорной панели Сигнал управления     Встроенная FLASH Поддержка SD-карт Поддержка
Arduino Uno Rev3
Ссылка на сайт  производителя
RFE430W-EYW-DSG PCAP 3.3V      Да      Нет      Нет  Ссылка
RFE430W-EYW-DSG-000 PCAP 5V      Нет      Да      Да  Ссылка
RFE430W-EYW-DSS RTP 3.3V      Да      Нет      Нет  Ссылка
RFE430W-EYW-DSS-000 RTP 5V      Нет      Да      Да  Ссылка






По всем вопросам, связанным с приобретением, обращайтесь к менеджерам компании АО «Компонента» по телефону: +7 (495) 150-2-150 или по e-mail: info@komponenta.ru
