Raystar выпустила две модели монохромных графических COG STN дисплеев на печатной плате с разрешением экрана 128x64 пикселя.

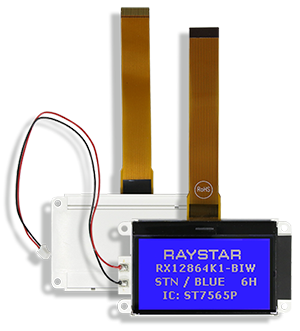

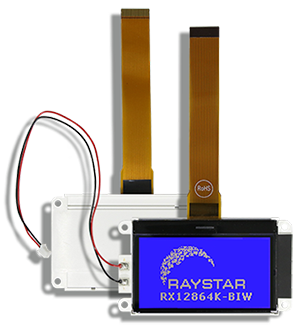

Модель RX12864К с отрицательным напряжением питания -3,3В и модель RX12864К1 с положительным напряжением питания +3,3В.
Дисплейный модуль RX12864К работает под управлением контроллера ST7565V, а RX12864К1 использует контроллер ST7565P, оба контроллера поддерживают интерфейсы обмена: 6800/8080 8-Бит и 3-х/4-х SPI.
RX12864K и RX12864K1 — это идеальные замены для некоторых снятых с производства дисплейных модулей, представленных ранее на рынке. Микросхема ST7565V (отрицательное напряжение) служит заменой для IC S1D15605, а ST7565P (положительное напряжение) замена для IC NT7534.
Оба модуля работают в диапазоне температур от -20°С до +70°С; температура хранения от -30°С до +80°С.
Габаритный размер модулей RX12864К и RX12864К1 составляет 89.7 x 49.8 x 6.0 мм.
Общие основные характеристики:
- Module dimension: 89.7× 49.8× 6.0 mm
- View area: 66.8× 35.5 mm
- Active area: 63.98 x 31.98 mm
- Number of Dots: 128× 64
- Dot size: 0.48× 0.48 mm
- Dot pitch: 0.50× 0.50 mm
- LCD type: STN Negative, Blue Transmissive
- Duty: 1/65duty, 1/9 Bias
- View direction: 6 o’clock
- Backlight Type: LED White
- IC: ST7565V; ST7565P
|
