Raystar представляет символьные ЖК-модули серий RC1602BR и RC1602LR, подключаемые по интерфейсу UART (по умолчанию), с возможностью переназначения интерфейса через конфигурацию перемычек в SPI/I2C.
Примечательным улучшением в этих сериях является введение нового набора команд. Благодаря встроенному микроконтроллеру ST7066 и дополнительным командам настройка дисплея значительно упрощается, что позволяет пользователям сосредоточиться исключительно на программах прикладного уровня. Кроме того, пользователи могут без особых усилий точно настроить яркость подсветки и контрастность ЖК-дисплея, используя команды, приведенные в наборе инструкций. Допустимое напряжение питания логики у данных модулей от 4,5 В до 5,5 В (типовое значение 5 Вольт). Данные модули работоспособны при температурах от -20 до +70°C, температура хранения в пределах от -30 до +80°C.

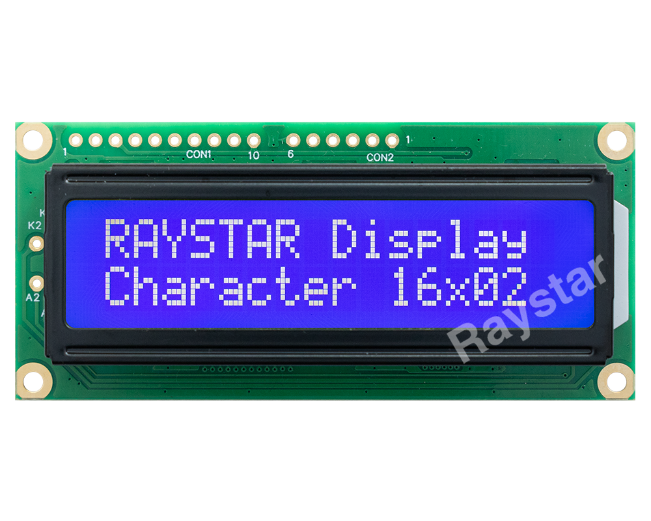

Основные характеристики модели: RC1602BR-BIW-JSX
- Number of Characters: 16 Characters × 2 Lines
- Module dimension: 80.0 × 36.0 × 13.5 mm
- View area: 66.0 × 16.0 mm
- Active area: 56.20 × 11.5 mm
- Dot size: 0.55 × 0.65 mm
- Dot pitch: 0.60 × 0.70 mm
- Character size: 2.95 × 5.55 mm
- Character pitch: 3.55 × 5.95 mm
- Duty: 1/16
- IC: ST7066
- Interface: UART

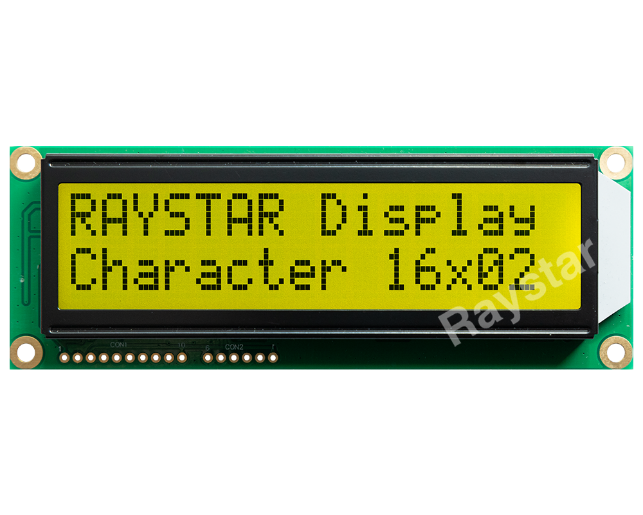

Основные характеристики модели: RC1602LR-YHY-JSXE
- Number of Characters: 16 Characters × 2 Lines
- Module dimension: 122.0 × 44.0 × 13.6 mm
- View area: 99.0 × 24.0 mm
- Active area: 94.2 × 20.0 mm
- Dot size: 0.92 × 1.1 mm
- Dot pitch: 0.97 × 1.16 mm
- Character size: 4.8 × 8.06 mm
- Character pitch: 5.96 × 9.66 mm
- Duty: 1/16
- IC: ST7066
- Interface: UART
