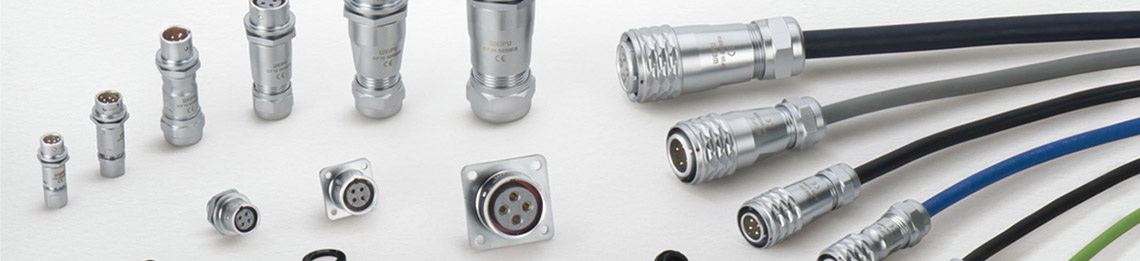

SF серия

Параметрический поиск
  • Серия: SF
  • Тип соединения: Push-pull
  • Диаметр: 3-12мм
  • Соединение: Пайка, обжим, винт
  • Количество контактов: 2-15
  • Скачать Datasheet серии

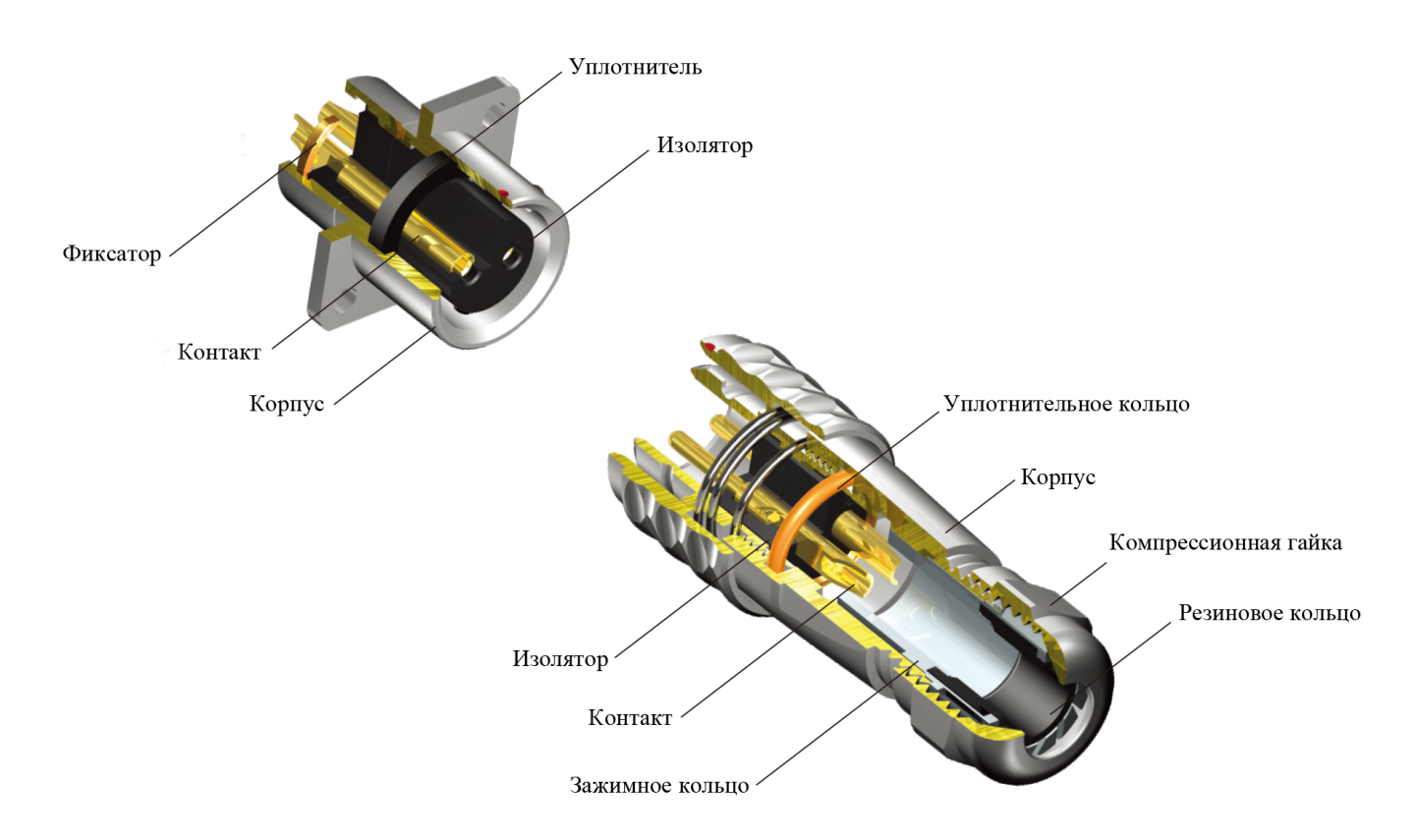

 Тип соединения  Push-Pull
 Материал корпуса  Хромированная латунь
 Материал изолятора  Полифениленсульфид, макс. температура: 260°С
 Материал контактов  Латунь позолоченная
 Монтаж  Пайка: SF6, SF8, SF10, SF12, SF16, SF20
 Обжим: SF16, SF20
 Винт: SF20 (для контактов диаметром 2,5 мм)
 Диаметр кабеля  SF6: 3-4 мм
 SF8: 4-5 мм
 SF10: 4-6,5 мм
 SF12: I: 4-6,5 мм, II: 5-8 мм
 SF16: I: 5-8 мм, II: 8-12 мм
 SF20: I: 8-12 мм
 Степень защиты, IP  IP44: SF6, SF8; IP67: SF6B, SF8B, SF10, SF12, SF16, SF20
Количество циклов сочленения  500
Температурный диапазон  -40 ̊С ˜ +85 ̊С
 Сопротивление изоляции  2000 МΩ

Подбор параметров
Базовая цена
От
До
0
26,49
52,98
79,46
105,95
Тип корпуса
Материал корпуса
Контакт
Количество контактов
Ток, А
Монтаж
Кабель
Степень защиты
Розетка на блок квадратный фланец SF2013/S12-1 Weipu
Розетка на блок квадратный фланец SF2013/S12-1 Weipu
Количество контактов: 12
Ток, А: 5
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
58.21 CNY -
до 500
55.57 CNY -
от 500 до 1000
52.92 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок квадратный фланец SF2013/S9-1 Weipu
Розетка на блок квадратный фланец SF2013/S9-1 Weipu
Количество контактов: 9
Ток, А: 5
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
58.21 CNY -
до 500
55.57 CNY -
от 500 до 1000
52.92 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок квадратный фланец SF2013/S7-1 Weipu
Розетка на блок квадратный фланец SF2013/S7-1 Weipu
Количество контактов: 7
Ток, А: 10
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
56.06 CNY -
до 500
53.51 CNY -
от 500 до 1000
50.96 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок квадратный фланец SF2013/S5-1 Weipu
Розетка на блок квадратный фланец SF2013/S5-1 Weipu
Количество контактов: 5
Ток, А: 10
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
56.06 CNY -
до 500
53.51 CNY -
от 500 до 1000
50.96 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок квадратный фланец SF2013/S4-1 Weipu
Розетка на блок квадратный фланец SF2013/S4-1 Weipu
Количество контактов: 4
Ток, А: 25
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
54.05 CNY -
до 500
51.6 CNY -
от 500 до 1000
49.14 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок квадратный фланец SF2013/S3-1 Weipu
Розетка на блок квадратный фланец SF2013/S3-1 Weipu
Количество контактов: 3
Ток, А: 25
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
54.05 CNY -
до 500
51.6 CNY -
от 500 до 1000
49.14 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок квадратный фланец SF2013/S2-1 Weipu
Розетка на блок квадратный фланец SF2013/S2-1 Weipu
Количество контактов: 2
Ток, А: 25
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
54.05 CNY -
до 500
51.6 CNY -
от 500 до 1000
49.14 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок SF2012/S12-1 Weipu
Розетка на блок SF2012/S12-1 Weipu
Количество контактов: 12
Ток, А: 5
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
58.21 CNY -
до 500
55.57 CNY -
от 500 до 1000
52.92 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок SF2012/S9-1 Weipu
Розетка на блок SF2012/S9-1 Weipu
Количество контактов: 9
Ток, А: 5
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
58.21 CNY -
до 500
55.57 CNY -
от 500 до 1000
52.92 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок SF2012/S7-1 Weipu
Розетка на блок SF2012/S7-1 Weipu
Количество контактов: 7
Ток, А: 10
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
56.06 CNY -
до 500
53.51 CNY -
от 500 до 1000
50.96 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок SF2012/S5-1 Weipu
Розетка на блок SF2012/S5-1 Weipu
Количество контактов: 5
Ток, А: 10
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
56.06 CNY -
до 500
53.51 CNY -
от 500 до 1000
50.96 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок SF2012/S4-1 Weipu
Розетка на блок SF2012/S4-1 Weipu
Количество контактов: 4
Ток, А: 25
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
54.05 CNY -
до 500
51.6 CNY -
от 500 до 1000
49.14 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок SF2012/S3-1 Weipu
Розетка на блок SF2012/S3-1 Weipu
Количество контактов: 3
Ток, А: 25
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
54.05 CNY -
до 500
51.6 CNY -
от 500 до 1000
49.14 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка на блок SF2012/S2-1 Weipu
Розетка на блок SF2012/S2-1 Weipu
Количество контактов: 2
Ток, А: 25
Степень защиты: IP67
Контакт: мама
Кабель:
Монтаж: пайка
54.05 CNY -
до 500
51.6 CNY -
от 500 до 1000
49.14 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка межкабельная SF2011/S12I-1 Weipu
Розетка межкабельная SF2011/S12I-1 Weipu
Количество контактов: 12
Ток, А: 5
Степень защиты: IP67
Контакт: мама
Кабель: 8-12
Монтаж: пайка
105.95 CNY -
до 500
101.14 CNY -
от 500 до 1000
96.32 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка межкабельная SF2011/S9I-1 Weipu
Розетка межкабельная SF2011/S9I-1 Weipu
Количество контактов: 9
Ток, А: 5
Степень защиты: IP67
Контакт: мама
Кабель: 8-12
Монтаж: пайка
105.95 CNY -
до 500
101.14 CNY -
от 500 до 1000
96.32 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка межкабельная SF2011/S7I-1 Weipu
Розетка межкабельная SF2011/S7I-1 Weipu
Количество контактов: 7
Ток, А: 10
Степень защиты: IP67
Контакт: мама
Кабель: 8-12
Монтаж: пайка
103.8 CNY -
до 500
99.08 CNY -
от 500 до 1000
94.36 CNY -
от 1000
Срок поставки
6-9 нед.
Розетка межкабельная SF2011/S5I-1 Weipu
Розетка межкабельная SF2011/S5I-1 Weipu
Количество контактов: 5
Ток, А: 10
Степень защиты: IP67
Контакт: мама
Кабель: 8-12
Монтаж: пайка
103.8 CNY -
до 500
99.08 CNY -
от 500 до 1000
94.36 CNY -
от 1000
Срок поставки
6-9 нед.
